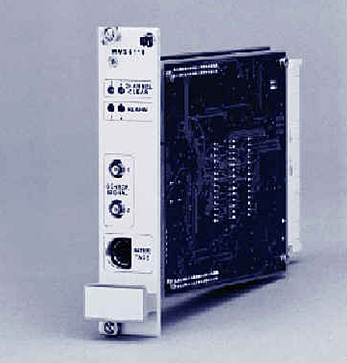

 双通道转速测量模块          型号: MMS6312

特色:

双通道转速测量模块,监测轴的旋转速度

可在运行中更换,可单独使用,冗余电源输入
扩展的自检功能,内置传感器自检功能,口令保护操作级
适用涡流传感器PR642./..系列加前置器CON0..,或PR9376/..传感器

RS232/485端口用于现场组态及通讯,可读出测量值
电隔离的电流输出

应用:

双通道转速测量模块 MMS6312测量轴的转速, 使用触发齿轮及脉冲传感器产生的输出。
两个通道可以独立使用,可用于测量:
-两个轴的转速;
-两个轴的零转速;
-两个轴的键相脉冲信号,每个轴一个键相触发标识,用以描述相位;
-在使用多齿触发齿轮时,按每转输出一个脉冲的模式(与相位无关)得到两个轴
的键相脉冲信号。
两个通道可以结合起来使用:
-监测一个轴的旋转方向;
-监测两个轴的速度差值;
-作为多通道或冗余系统的一部分。
这种模块的测量可以和其它模块的测量一起组成涡轮机械保护系统, 以及作为输入提供给分析诊断系统、现场总线系统、分散控制系统、电厂/主计算机、网络如:WAN/LAN网、局域网。对于蒸汽机、燃汽机、水轮机、压缩机、风扇、离心机以及其它涡轮机械,使用本系统可提高使用效率、运行安全性和延长机械使用寿命。

操作和组成:

MMS6312双通道转速测量模块有两个输入,输入为正向或负向的脉冲信号。该模块拥有自动触发限值选择装置以及自动排除干扰纠偏电路,使它适用于各种脉冲传感器。模块内置传感器供电电源,每通道一个。电源电压可正可负,但两个通道的电源极性必须一致,并与模块其它电路之间电隔离。
每个通道的输入脉冲在通过一个低通滤波单元后变为一个标准的TTL脉冲,然后进入两个通道共用的微处理器做进一步处理:提供报警;产生模拟、数字和总线输出;并对通道电路进行监测。模块的组态是通过微处理器完成的。

技术参数:

传感器输入 :

两个独立的输入,使用epro公司的涡流传感器PR642./..和前置器CON0.. 系列,或PR9376/..传感器。
输入阻抗 : > 100 kΩ
输入电压范围:0 … -27.3 V dc
最大输入电压范围:0…30 V
输入频率范围:0…20000 Hz
自动或手动调整触发电平:自动追踪的最小输入电平:2V 。
传感器供电:

对每个输入通道的传感器,模块提供一个独立带缓冲的传感器供电输出,与系统电压以及系统供电电源之间电隔离。
开路和短路保护。
额定电压:±26.75 V dc
额定电流: 20mA/最大35mA 。
测量范围:

可连续用组态软件调整:
输入频率范围:0…20 kHz ,最大到65535 RPM, 可组态。
控制输入:

两个通道共用的二进制输入,用于对报警保持进行复位,并控制光耦输出是否导通,用于报警禁止,24V逻辑。
输入阻抗 :> 10 kΩ

测量模式:

利用外接便携机通过模块前面板上的RS232端口,或通过RS485通讯总线对每个通道分别组态。测量模块可在运行期间变更组态(模块功能中断大约15秒)。

工作及测量模式:

单个通道的转速测量:

可测量正向或反向转速,使用脉冲传感器及测量齿盘(1至255个齿),最大频率20 kHz。
在一个5至10ms的时间窗口内采集脉冲数,并由此计算出转速,反应时间为26ms ;或由1/N(N ≥ 1)转内的脉冲数计算出转速(自动跟踪)。
输出: 与速度成正比的模拟输出;
分段量程的模拟输出(不同测量段的灵敏度不同);
或使用冗余转速测量(传感器二取一),二个通道对应同一个测点。

每个通道一个键相脉冲监测:

可利用轴上的键相齿/槽(可确定相位)或测量齿盘(1至255个齿)测量。
输出:标准正/负方波键相脉冲,持续时间长度为1ms 。

每个通道一个盘车监测:
利用测量齿盘(1至255个齿)监测盘车状态。
两个脉冲之间的间隔时间可在1至1700秒范围内设置;可识别正/反向。

两个通道结合使用:
利用两个有相位偏移的触发标志监测轴的旋转方向。

监测两个轴之间的转速差:
可将转速差用RPM(转/每分钟)显示。

限值检测:

每个通道有两个可独立设置的报警值,可以按以下的不同方式使用:
增速/减速触发;有/无报警保持。
如果模块只使用一个通道,或处于双通道结合使用工作模式时,一个通道可以同时控制所有四个报警输出。
报警功能可以被通道正常/电路故障功能或一个外部输入闭锁。

可调整范围:满量程的5%…100%
分辨率和重复率:满量程的1‰
延时时间:可在0…25.5秒之间设置。
开关迟滞:可在组态中设置。
输出:电隔离的光耦输出,通过模块后面端子输出。

模块/传感器检测:

模块有通道正常/电路故障检测系统;内部的模块监测电路可以不间断地监测下列情况:

传感器信号在预置范围内。
传感器与模块之间的连接电缆"OK"(没有短路或断路)。
对PR9376/..传感器只检测短路和电缆断路故障;
系统供电电压在预置范围内。
组态和参数设置的正确性。
手动和自动触发电平设置
系统看门狗。

"通道正常"状态可由模块前面板的绿色发光二极管显示:在通道故障时,发光二极管熄灭。通道的状况也能以一个二进制的数输出,每个通道一个。通道故障的原因可以通过通讯总线读出,使维护人员及时处理问题。

模块后部的测量信号输出:

后部为端子连接器:参照DIN 41612, 48芯。

RS485通讯接口

两个独立的键相脉冲输出:
每个通道一个;每转一个脉冲,开路和短路保护。
脉冲持续时间:1ms
频率范围:0…20 kHz 。
两个独立的脉冲输出:
每个通道一个;与输入脉冲信号波形相同,但方向相反的方波输出:
0…5V(TTL),开路和短路保护。
允许负载:> 10 kΩ
频率范围:0…20 kHz 。
两个独立的模拟电流输出:
每个通道一个0/4…20mA输出,与选择的测量范围和工作模式成正比;
电隔离;可组态;开路和短路保护。
允许负载:<500 Ω
精度:满量程的±1% 。


模块前面板上的参数:

两个独立的脉冲输入:
通过SMB接口可以得到传感器输入信号,每个通道一个。
范围: 0…4.096 V (以0.15的系数递减)
负载: > 10 kΩ
频率范围:0…20 kHz 。

两个独立的脉冲输出:
通过SMB接口可以得到与传感器信号一致的标准TTL方波脉冲输出,
每个通道一个。
范围:0…+5 V (TTL),开路和短路保护。
负载 > 10 kΩ
频率范围:0…20 kHz 。

两个绿色发光二极管:
分别指示通道1和通道2的"通道正常"状态。

四个黄色发光二极管:
分别指示4个报警输出的状态。

一个用于组态的RS232通讯接口。

注意: 按标识拔出和插入模块。

电源要求:

两路电源输入,内部通过二级管使其相互隔离。
供电电压:18…24…31.2 V dc (参照 IEC 654-2级 d.c.4)
功率消耗:最大7.2 W (24V时,最大电流300 mA)
如果是其它类型的供电系统,可以按需要订相应的供电电源。
