应用：
DOPS是epro公司研制开发的新一代数字式三取二转速测量系统，由三块MMS6350模块和背面的MMS6351主板构成。每个MMS6350模块分别采集一个脉冲传感器的信号，系统通过微处理器对所有通道的脉冲输入及输出信号进行比较后，采用了三取二逻辑报警输出，最大限度地提高了机组运行的安全性。本系统适用于所有旋转机械的超速保护。
技术参数：
信号输入: 开路和短路保护 。
电压输入范围: 0...27.3 V / 最大 0...30 V dc
输入阻抗: > 100 kΩ
频率范围: 0...16 kHz (-3dB) ±20%
允许负载: > 1 MΩ
内阻: 10 kΩ 。
传感器供电: 与系统电压和供电电压之间电隔离，开路和短路保护。
供电电压: 26.75 V dc
供电电流： 35 mA 。
测量范围: 输入信号频率0...20 kHz
最大转速: 65.535 rpm 。
控制输入：二进制输入，用于报警禁止、报警保持的复位。
信号输出:
每个MMS6350模块有两路0/4...20 mA 电流输出，与转速成正比。
精度：0.1% 。
一路TTL输出，开路和短路保护。
传感器信号缓冲输出：前面板SMB接口输出，开路和短路保护。
二进制输出:
共有六个输出，每个可单独设置。其功能、参数及开关特性的设置在组态中完成。输出状态由一个黄色发光二极管显示。
二进制输出的最大值:
输出1 至3： C - E 断开: 最大UCE 48 V
C - E 导通: 最大ICE 50 mA
输出4 至6： C - E 断开: 最大UCE 48 V
C - E 导通: 最大ICE 100 mA 。
测量模式：
本模块测量由齿盘触发的脉冲信号，并根据两个信号相间隔的时间来计算转速。有两种测量方式：
每转n 次测量:
在此种测量方式下，模块在5...10 ms 的时间窗口内采集由测量齿盘处得到的脉冲输入数量，并且由此计算出转速。在这种测量方式下对测量齿盘的精度要求比较高。
每转一次测量:
在此种测量方式下，测量出每转所需要的时间，并由此计算出转速。转速为3000 rpm时每转对应时间为20 ms ，转速越高，测量得到的时间就越短。这种测量方式可以很精确地测量转速，因为在轴旋转一周后，测量齿盘可能引起的误差被中和了。
限值检测：
每个MMS 6350 模块 提供6 个功能输出。这些输出可以被用作报警输出或指示测量状态。而且第6个输出可以提供一个数字信号给外接速度数显表或做为脉冲输出。
输出 1 至 5可以被设置为以下功能:
- > Limit 升速时超限保护；
- < Limit 降速时超限保护；
- > LIMIT + Latch升速时超限保护 + 报警保持；
- < LIMIT + Latch 降速时超限保护 + 报警保持；
- Standstill盘车状态；
- Direction of rotation判别旋转方向；
- Pulse comparison脉冲比较。
此外, 功能输出 6 可完成下列功能:
- 外接显示；
- 脉冲输出。
通道监测及显示：
每个通道不仅持续测量与其相连接的传感器的信号，而且将本通道的信号及电流输出和其他两个通道的相互比较。
为确保系统的安全性，前面板上的两个绿色发光二极管被用来作为通道故障状态的指示。通道正常的状态可通过光耦输出。
供电电源:
两路冗余供电，用二极管隔离，额定+24 V，有公共接地。
允许电压范围: 18...31,2 V DC 符合IEC 654-2 标准，级别 DC 4 。
通讯界面:
RS 232端口: 位于前面板，用来连接便携机进行组态和显示。
RS 485总线: 用于与分析诊断系统通讯。
对环境要求:
应用等级: 符合 DIN 40 040标准，KTF。
基准参考温度: +25°C
额定工作温度范围: 0...+65°C
库存及运输时环境温度: -30...+85°C
相对湿度: 5...95%时无凝结。
防护等级: IP 00, 符合 DIN 40050 标准
防电磁干扰EMC: 符合 EN 50 081-1 / EN 50 082-2 标准。
机械尺寸:
欧洲标准(100 x160 mm) 符合 DIN 41 494标准。
宽度: 有显示14 TE (约 71 mm)；
无显示6 TE (约 30 mm)
插座: 48 芯插座, 符合DIN 41 612 标准
整个系统的尺寸:
DOPS 42 TE (约213 mm)
DOPS AS 42 TE (约 213 mm)
配置:
|
DOPS |
DOPS AS |
DOPS TS |
|
- 3 x MMS 6350/D |
- 3 x MMS 6350 |
专门替代AEG公司的Turloop 转速测量系统 |
|
- 1 x MMS 6351/00 |
- 1 x MMS 6351/10 |
- 3 x MMS 6350 |
|
- 1 x MMS 6352 |
- 1 x MMS 6352 |
- 3 x MMS 6353/TS |
|
- 6 x MMS 6361 |
- 6 x MMS 6361 |
- 1 x MMS 6950 W |
|
- 6 x MMS 6360 |
- 6 x MMS 6360 |
|
|
- 1 MMS 6950 W |
- 1 MMS 6950 W |
|
后面主板 MMS 6351/00:
MMS6361 端子条
测量齿盘和传感器的安装角度:
|

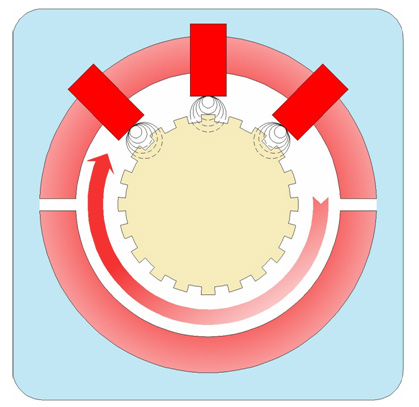

| 测量齿盘的加工精度越高，对转速的测量就越精确。 对于量程范围为± 1 mm的涡流传感器PR 6423/.. 来说，推荐使用齿深为1 mm的测量尺盘。这样有利于三取二形式的转速监测。 *传感器的安装形式应如右图所示，当一只探头正对齿面时，第二只传感器对应着部分齿面，第三只传感器应对准齿轮的凹陷处。这种安装方式对于精确测量转速以及判断旋转方向至观重要。 |
|
|
|
