双通道轴振动变送器 型号:MMS3110
特色:

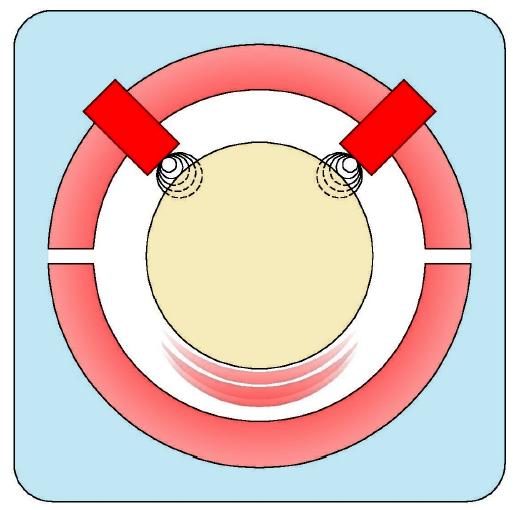

可用于测量和处理相对轴振动信号
符合VDI 2059/.. 和API 670标准
双冗余的24V直流供源
涡流传感器输入
两路0/4-20 mA电流输出
5路可组态开关量输出
传感器及模块的自检功能
防护等级达到IP65,可就地安装
双通道内置前置器
可选外置前置器用于防爆环境
应用：
MMS3110/..双通道轴振动变送器是MMS3000变送器系列的一部分，用于监测和保护各种涡轮机械设备。
新一代的变送器具有高灵活的硬件选择和多组合性的特点，因此可以最好地满足不同电厂的需求。它们可通过涡流传感器对轴振动进行经济的测量和监测。
可广泛应用于各种涡轮机械，如风机，空压机，变速箱，汽轮机和泵等 旋转 机械设备上。
基于总线的功能，MMS3000变送器可应用在电厂、冶炼和化工厂中带有可编程控制器和主计算机的大型系统中,同样也可用于只带有几个测点和分散数据处理的系统。
变送器输入可采用任何标准的EPRO涡流传感器：
PR 6422/.. PR 6423/..
PR 6424/.. PR 6425/..
功能及设计：
MMS 3110/..轴振动变送器将涡流传感器的输入信号转换成与轴振动成正比的两路独立的信号或者转换成与两通道的最大值成正比的一路输出信号，符合API 670： Max（Sppx,Sppy）或VDI 2059：Smax标准。
传感器和模块的工作状态被自动监测。在故障情况下，输出"OK"（通道正常）状态改变。
所有组态都由MMS 3910W组态软件完成。
变送器的出厂设置为最常用的工作方式，工厂也可以按用户要求进行设置。
技术参数：
传感器输入
两路独立的PR6422/.. ，PR6423/..，PR6424/..和PR6425/..系列涡流传感器输入。
标准：
* 内置前置器："Lemo"接头
可选：
* 外置前置器："Harting"接头
标准测量范围
根据所采用的传感器，通过组态软件可自由地选择。
PR6422：0-250 μmo-p
PR6423：0-500 μmo-p
PR6424：0-1000 μmo-p
PR6425：0-1000 μmo-p
频率范围（-3dB）
高通滤波器： 1/5/10Hz
低通滤波器： 50-1500Hz
参数输出
电流输出范围： 0/4-20 mA 或20-4/0 mA
最大负载：500欧姆
具有开路和短路保护
标准：
* 两路电流输出，与所选择的特征值成正比。开关量输出可任意设置。
可选：
* 两路电隔离的电流输出，与所选择的特征值成正比。开关量输出可任意设置。
* 不带电流输出。
缓冲传感器信号
两路用于分析和诊断的信号输出，每通道一个，与动态传感器信号成正比。可通过端子和外壳底部的BNC接头进行采集。未经滤波的电压输出：+/-4.0V；误差+/-2.5%
限值和通道监测：
变送器共提供5个功能输出。
变送器共提供5个开关量输出。限值可根据单个测量或联合测量的值进行设定。除此之外，开关量输出还可用于通道正常状态的指示。通过组态软件，开关量输出可随意设置。
以下为可选项目：
* 不带开关量输出
* 5x光偶输出
最大电压：48V DC
最大电流：100 mA
最大功率：5W
* 5x继电器节点
最大电压：48V DC
最大电流：1A
最大功率：50W
* 5x光偶继电器
最大电压：48V DC
最大电流：500 mA
最大功率：25W
数据接口
标准
RS232接口用于变送器的组态和测量数据的显示。
可选
* RS485接口带EPRO V2.0协议
* PROFIBUS DP
线性误差（不包括传感器）
在25oC时为0.25%
线性误差（包括传感器）
PR6422: 在25oC时最大+/- 1.75%
PR6423: 在25oC时最大+/- 1.25%
PR6424: 在25oC时最大+/- 1.75%
PR6425: 在25oC时最大 - 6.25%
温漂 < 0.08% / 10K
时漂 最大 1% f.s.d
供电电源
可选的冗余供电电源，二极管保护
额定 +24V 直流
允许电压范围 +18-+31.2V DC
功耗 最大 6W， 取决于内部选择配置
外壳 铝，防腐蚀
保护等级
IP 65， 符合DIN 40050，IEC144标准，CE认证
EMC检测
符合EN55011，EN61326标准
环境条件
（符合IEC359，DN43745标准）
工作温度范围为-20 --- +65oC
任何情况下都应避免强的持续热源。
允许相对湿度
0-95%，无凝露
振动与冲击
冲击：20g 超过2ms
振动：60Hz 情况下5 g
安装方向
最好是电缆密封管向下
尺寸 参见图
重量 取决于所选择的硬件配置
净重 最大1.3 Kg
毛重 最大 1.5 Kg
模件传感器监测：
内部模件监测连续检测以下功能：
* 输入信号是否在允许范围内
* 变送器与传感器之间的电缆是否正常（没有短路/断路）
* 系统电压
模块和传感器的监测状态可以由开关量输出。不同选项的详细规范可查询技术说明书。
重要组态参数：
所有组态都由MMS3910W组态软件完成。
组态软件不包括在变送器的供货范围内，需要单独订货。
以下所列的可调参数可能依据所选的工作方式和测量功能的不同而有所变化。
* 每个通道的KKS标识
* 工作方式
* 传感器灵敏度
* 安全栅的阻值
* 测量范围
* 测量模式
* 测量的频率范围
* 特征值
* 电流抑制
* 电流校验
* 电流的平滑输出
* 输出电流选择
* 带拐点的输出曲线
* 通道正常限值
* 报警限值
* 开关量输出的工作原理
* 限值迟滞
* 报警输出的响应延迟
* 测试值
开关量输出：
变送器共提供5种开关量输出，对每个开关量输出都可以设置为限值或通道正常功能。开关量输出可任意设置。通道正常的输出可以基于单个通道，也可以基于双通道或/与的逻辑关系。
限值可对单个通道进行设定，也可以对双通道联合设定，都具有保持功能。超出限值的状态可通过开关量输出。开关量输出的选择请参见技术参数规范书。
工作方式：
MMS3110/..轴振动变送器提供不同的测量方式，每种测量方式都可以通过组态软件MMS3910W进行组态。
对单通道操作，有以下测量方式：
* S0-p
* Sp-p
对不带通道组合的双通道工作方式，有以下测量方式：
* S0-p
* Sp-p
另外，在带有通道结果组合的双通道工作方式下，可实现以下测量方式：
* Max(Sp-px/ Sp-py) 按照API 670标准
* Smax按照DIN 45670标准
订货选择：
MMS3110/..轴振动变送器有以下选择：
传感器输入K1/K2
两路独立的输入通道，不联合使用
* 内置前置器 [标准]
* 外置前置器
通讯
* RS232 [标准]
* RS485
* PROFIBUS DP
参数输出
* 不带
* 2x 标准输出 [标准]
* 2x 带电隔离的输出
开关量输出
* 不带
* 5x 光偶输出 [标准]
* 5x 继电器（节点）
* 5x 光偶继电器
显示
* 不带 [标准]
* 带8位显示
标准类型：
MMS 3110/010-000 内置前置器，RS232，不带总线通讯，带公共接地的电流输出，无开关量输出，无显示 9100-03023
MMS 3110/011-000 内置前置器，RS232，不带总线通讯，带公共接地的电流输出，带开关量输出，无显示 9100-03024
附件：
MMS3910W 用于MMS3000变送器的组态软件包 9510-00023
