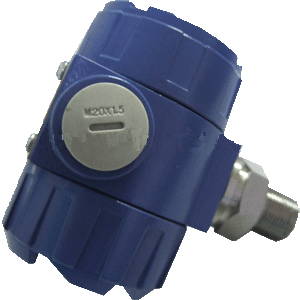

压力变送器 型号:BP800 IV
工作原理
压力变送器由压力传感器和信号转换电路、壳体及过程连接件组成。压力传感器将来自现场的液体或气体等介质的压力转换成为微小的电流或电压信号，通过标准的转换电路转换成4-20mA或1-5V.DC工业标准信号，送至显示仪、记录仪、计算机及调控器等仪表。在传感器内利用激光刻蚀的电阻实现了-20℃~85℃大范围内的温度补偿，使温漂指标达到1.5×10 %F.S/℃。全不锈钢焊接膜片等技术的采用，使该产品可以直接测量大多数苛性介质，温度过高可以采用螺旋散热装置。
技术指标
☆环境参数
使用温度范围：-20～85℃；
贮藏温度范围：-40～125℃；
环境相对湿度：＜95%RH；
☆电源
工作电压：18～36V.DC（标准为+24VDC）;
输出信号：4～20mA.DC,也可选择其它输出信号(详见选型表);
☆测量机构
量程：-0.1Mpa～0～60Mpa范围中任意可选择;
零点：在量程范围内30%连续可调;
过压：通常可以达到量程的1.5倍，部分型号短时间可以达到量程的3倍以上。
过程连接件：SS316不锈钢;
☆转换电路壳体
材料：无铜铝合金压铸件或全不锈钢套件；
颜色：银灰色、天蓝色等；
安装型式：螺纹或法兰安装；
防护等级：IP54、IP63、IP65、IP68等；
0.8Kg（法兰结构除外）；
☆误差极限
综合精度：0.2% F.S.;0.5% F.S；0.1% F.S；
环境温度影响：0.01% F.S/10℃;.
介质温度影响：1.5×10-20%F.S/℃;
温度补偿影响：-20～70℃,-10～80℃；
长期稳定性：每年优于0.2%；
BP800 -III型压力变送器
电源影响：0.0015%F.S/V;
