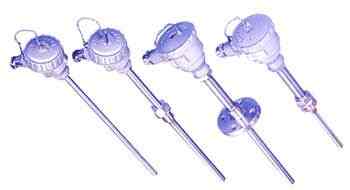

防爆热电偶   型号:WRN  WRM  WRE  WRF  WRC

1、防爆热电偶应用

通常和显示仪表、记录仪表、电子计算等配套使用。防爆热电偶直接测量生产现场存在碳氢化合物等爆炸物的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。

2、防爆热电偶特点

·多种防爆形式，防爆性能好；

·压簧式感温元件，抗振性能好；

·测温范围大；

·机械强度高，耐压性能好；

3、工作原理

防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。

4、主要技术参数

产品执行标准

IEC584

IEC1515

GB/T16839-1997

JB/T5518-91

GB3836

5、常温绝缘电阻

防爆热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m

6、取证一览表

防 爆 级 别	防 爆 证 号	认 证 机 构
d‖BT4	GYB96450	NEPSI
d‖BT4	GYB96453	NEPSI
d‖CT5	GYB98339	NEPSI
d‖CT5	GYB97197	NEPSI
ia‖CT6	GYB99412	NEPSI

7、测量范围及允差

型 号	分度号	允 差 等 级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRN	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
		±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WRE	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~800	±0.004 ltl	333~900
WRF	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~750	±0.004 ltl	333~750
WRC	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004 ltl	125~350	±0.0075 ltl	133~350

8、防爆分组形式

9、电气设备类型

I类------煤矿井下用电气设备

II类-----工厂用电气设备

10、防爆等级

防爆热电偶的防爆等级按其使用于爆炸性气体混合物最大安全间隙分为A B C三级。

类 别	级 别	最大试验安全间隙（MESG）mm
II	A	0.9≤MESG
	B	0.5<MESG<0.9
	C	MESG≤0.5

12、防爆级别

EXdII□T□

EXiaII□T□

防护等级 :IP65

13、接线盒形式

14、型号命名方法
