装配式热电阻   型号:JS159





产品特
点:

 装配式热电阻WZ系列工业用热电阻作为温度测量传感器,通常与温度变送器,调节器以及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中-200℃-500℃范围内的液体,蒸汽和气体介质以及固体表面的温度.





装配式热电阻的详细资料:
◆装配式热电阻概述
  工业用热电阻作为测量温度的变送器,通常和显示仪表、记录仪表和电子调节器配套使用,它可以直接测量各种生产过程中从-200~+850℃范围内的液体、蒸气和气体介质以及固体表面的温度、防爆结构适用于防爆场合。
◆装配式热电阻原理
  工业用热电阻分铂热电阻和铜热电阻两大类。热电阻是利用物质在温度变化时自身电阻也随着发生变化的受热部分(感温元件)是用细金属丝均匀地双绕在绝缘材料制成的骨架上,当被测量介质中有温度存在时,所测得的温度是感温元件所在范围内介层中的平均温度。
◆ 结 构

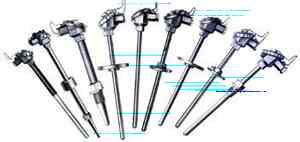

  装配式热电阻主要由接线盒、保护管、接线端子、绝缘瓷珠和感温元件组成基本结构,并配以各种安装固定装置组成。结构见右图



◆ WZ系列装配式热电阻型号
◆ 无固定装置式热电阻
防溅式
120、121型
防水式
130、131型
  注:1.括号内作特殊规格定货。
    2.型号120、121为防溅接线盒,型号130、131为防水接线盒。
◆ 固定螺纹式装配热电阻
固定螺纹 防溅式
220、221型
防水式
230、231型
   注:1.括号内作特殊规格定货。
     2.型号220、221防溅接线盒,型号230、231为防水接线盒。
     3.一般M0=27×2mm,如选用其它的固定螺纹应特别注明。
◆ 活动法兰式热电阻
活动法兰盘 防溅式
320、321型
防水式
330、331型
   注:1.括号内作特殊规格定货。
     2.型号320、321为防溅接线盒,型号330、331为防水接线盒。
◆ 固定法兰式装配热电阻


公称压力:6.4MPa

防溅式    防水式
420、421型  430、431型
  注: 1.括号内作特殊规格定货。
     2.型号420、421为防溅接线盒,型号430、431为防水接线盒。
     3.选用其它型号的固定法兰盘应特别注明。
◆ 锥形固定螺纹式装配热电阻

公称压力:30MPa  防溅式    防水式
流速<80米/秒  620、621型  630、631型
  注: 1.括号内作特殊规格定货。
     2. 型号620、621为防溅接线盒,型号630、631为防水接线盒; 630、
       631为采用深盲孔技术加工保护管。
     3.一般M0=33×2mm,如选用其它固定螺纹应特别注明。
◆ 隔爆铂热电阻


WZP-44□ WZP-24□  WZP-64□

选型样表:





















.
