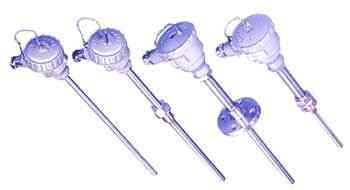

铠装热电阻   型号:WZPK  WZPK





1、铠装热电阻应用

通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃—500℃范围内液体,

蒸汽和气体介质以及固体表面温度。

2、铠装热电阻特点

·热响应时间少,减小动态误差;

·直径小,长度不受限制;

·测量精度高;

·进口薄膜电阻元件,性能可靠稳定;

3、铠装热电阻工作原理

铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表

便显示出阻值所对应的温度值。

4、铠装热电阻主要技术参数

产品执行标准

IEC751

JB/T8623-1997

JB/T8622-1997

5、铠装热电阻偶丝直径材料
偶丝形式 单支式 双支式
套管直径 Φ3 Φ4 Φ5 Φ6 Φ8 Φ4 Φ5 Φ6 Φ8
套管材质 1Cr18Ni9Ti 1Cr18Ni9Ti

6、铠装热电阻常温绝缘电阻
热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘

电阻>100MΩ。

7、铠装热电阻测温范围及温差

型 号 分 度 号 测温范围°C 精度等级 允 差
WZPK Pt100 -200­­-+500 A级 ±(0.15+0.002 ltl)
WZPK Pt100 -200­­-+500 B级 ±(0.30+0.005ltl

8、铠装热电阻热响应时间

套管直径 热响应时间
Ф3 ≤3
Ф4 ≤5
Ф5 ≤8
Ф6 ≤12
Ф8 ≤15

9、铠装热电阻测量端结构形式


 10、铠装热电阻安装固定形式

9、接线盒形式



10、铠装热电阻型号命名方法
