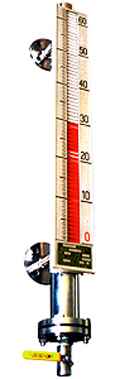

磁翻板液位计            型号:UHC





详细资料

(一)工作原理及用途:

UHC型磁翻转双色液位计是以磁性浮子为感测元件,并通过磁性浮子与显示色柱中磁性体的磁耦合作用,反映被测液位或界面的测量仪表。

UHC型磁翻转双色液位计应用连通管原理,保证被测容器与测量管体间的液位相等,当测量管中的浮子随被测液位等量变化,浮子中的磁性体与显示板上显示色柱中的磁性体作用,使色柱翻转,白色表示无液,红色表示为有液,以达到就地显示液位的数值。

就地显示的磁翻转双色液位计具有显示直观、醒目、视角宽,结构紧凑合理,安全可靠,无跑、冒、滴、漏现象,维护量小,维修费用低等优点,且其指示功能无须另外供电,即使电力供应发生故障,液位观测也不会受到影响,是理想的液位检测仪表。

若配置UR型电阻液位传感器,或UB型电阻电流液位变送器和(二次)显示仪表,可以完成电动远传,并输出420mA(或010mA)的标准信号,以配合记录仪表,或工业控制计算机联网。

为适应不同的工况环境,本厂的磁翻转双色液位计有侧装型、地罐顶装型、保温型(蒸汽保温夹套、电保温)、锅炉专用型、防腐型(玻璃钢、ABSUPVC、钛材)等九种形式的仪表,以满足广大用户的需要。



() 技术参

1、测量范围:0-15000mm

在此范围内按《HG/T 2742-1995磁性浮子式液位计技术条件》分为,5008001100140017002000250030003500400045005000550060007000900012000mm17种,对非标液位罐的测量范围由用户自选。

2测量精度:≤±5mm

3、介质压力:1.01.62.54.06.410.016.0Mpa

4、介质温度:-40℃-450℃

5、介质粘度:≤10-4 m2 /S

6、介质比重:≥0.55≤4.0 g/ cm3

7、管体材质:1Cr18N9TiTA2Ti钛)

8、法 兰:侧法兰DN20DN25,底法兰DN40,罐顶法兰DN100,若用户有特殊要求,请在订货单中注明。

PN≤1.6MPa GB9119.4-88 平面板式平焊管法兰制造

PN≤4.0MPa GB9119.10-88 凸面板式平焊管法兰制造

PN≤5.0MPa GB9116.9-88 凸面带颈平焊管法兰制造

PN≤10.0MPa GB9116.10-88 凸面带颈平焊管法兰制造

PN≤15.0MPa GB911624-88 环连接面带颈管法兰制造

法兰盖按GB9123-88的规定,与法兰相对应的形式配套。

9、顶装式液位计,其介质工作压力:1.6~2.5Mpa

10、蒸汽伴热保温夹套式液位计,其伴热管法兰为:DN15PN1.6Mpa 伴热蒸汽压力为:≤0.6Mpa

11、电加热保温式液位计,其工作电压为:AC220V50Hz 本产品出厂时,配备有防爆接线盒。

12、玻璃钢防腐式液位计的材质,全部用玻璃钢制造。

测量范围:0~2000mm 工作压力:≤0.6Mpa 工作温度:-50℃~120℃

13、界面计式仪表要求两种液体比重差>0.2g/cm3

14、排污阀:(Q11f-15PC1/2″)内螺纹管式球阀

放气孔:GZ1/2″ 管堵头



() 分类

1、侧装式:

1UHC-C基本型磁翻转双色液位计

2UHC-C(简易)型磁翻转双色液位计

3UHC-C-Y 型防爆电动远传式磁翻转双色液位计

4UHC-C-Y-A型节点式磁翻转双色液位计

5UHC-C-B 型蒸汽保温夹套式磁翻转双色液位计

6UHC-C-B-Y 型蒸汽保温防爆电动远传式磁翻转双色液位计

7UHC-C-D型电保温式磁翻转双色液位计

8UHC-C-S型防霜式磁翻转双色液位计

9UHC-C-D-Y型防爆电保温式磁翻转双色液位计

10UHC-C-F 型玻璃钢防腐式磁翻转双色液位计

11UHC-C-F-AABS防腐式磁翻转双色液位计

12UHC-C-F-U UPVC防腐式磁翻转双色液位计

13UHC-C-F-T 型钛材防腐式磁翻转双色液位计

14)、UHC-C-F-C型衬套防腐式磁翻转双色液位计

2、顶装式:

1UHC-D 型顶装式磁翻转双色液位计

2UHC-D-Y 型顶装防爆电动远传式磁翻转双色液位计

3UHC-D-F型顶装防腐式磁翻转双色液位
