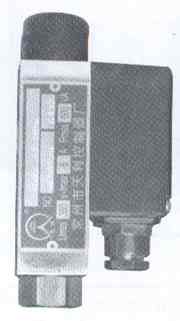

压力控制器 型号：505/8D
控制器采用无泄漏活塞式的传感器。可用于含油雾压缩空气等中性气体和液压油，水油乳蚀液及对压力传感器材料无腐蚀作用的有良好润滑性能的液体介质。控制器的设定值可调，调节范围 0.5 …… 25 Mpa 。
• 主要技术性能
工作粘度：〈 1 × 10 的 -3m2/S
开关元件：微动开关
外壳防护等级： IP54 （符合 DIN40050 与 GB4208 中 IP54 相当）
环境温度： -5 ℃～ 50 ℃（带槽密封圈）
-30 ℃ ~50 ℃（ GLYdring 密封圈）
介质温度： 0 ～ 90 ℃
安装位置：压力接口垂直向下（允许倾斜 15 °）
抗振性能： Max ： 100m/S2
重复性误差：≤ 2.5%
触点容量： AC 220V 6A （阻性） （若有特殊要求，可参阅我厂编制的应用手册介绍）
• 特点 结构小型且抗振性能特别好
• 规格
• 切换差不可调
|
设定值调节范围 MPa |
切换差不大于 |
最大允许压力 * MPa |
开关切换次数次 / 分 |
压力传感器材料 |
压力接口类型 ** ） |
接口内螺纹 |
重量 Kg |
外形尺寸图号 |
订货目录编号 | |||
|
设定值范围 下限 MPa |
设定值范围上限 MPa |
外壳 |
密封圈 |
活塞 | ||||||||
|
用带塑料保护盖的内六角螺钉调节设定值 | ||||||||||||
|
0.5 …… 7 0.5 …… 7 0.5 …… 7 1 …… 16 1 …… 16 5 …… 25 5 …… 25 |
0.7 0.7 0.7 0.9 0.9 1.2 1.2 |
1.2 1 1.2 1.8 1.8 1.6 1.6 |
25 25 25 25 25 34 34 |
20 |
铝 |
丁腈 橡胶 |
不锈钢 1Cr18Ni9Ti |
I I P I P I P |
G1/4 ″ G1/4 ″ —— G1/4 ″ —— G1/4 ″ —— |
0.4 0.4 0.4 0.4 0.4 0.4 0.4 |
01 01 02 01 02 01 02 |
0821051 0821077** ） 0821151 0821050 0821150 0821097** ） 0821172** ） |
|
用带刻度旋钮调节设定值 | ||||||||||||
|
0.5 …… 7 0.5 …… 7 1 …… 16 1 …… 16 |
0.7 0.7 0.9 0.9 |
1.2 1 1.8 1.8 |
25 25 25 25 |
20 |
铝 |
丁腈 橡胶 |
不锈钢 1Cr18Ni9Ti |
I I I I |
G1/4 ″ G1/4 ″ G1/4 ″ G1/4 ″ |
0.45 0.45 0.45 0.45 |
03 03 03 03 |
0821061 0821078** ） 0821060 0821091** ） |
注： * ）在实际工作中，即使短暂的压力峰值也不能超过此值。
** ）为 Glydring 密封圈规格。
*** ） I- 接口为内螺纹 P- 接口为法兰
• 设定值的调整（同 500/8D ）
• 附 件（同 500/8D ）
• 选用和安装（同 500/8D ）
• 外形及安装尺寸
